| Описание | Ключевые особенности |
Автоматический сварочный комплекс состоит из каретки Railtrac Orbital W с дистанционным пультом управления и полуавтомата инверторного типа FastMig KMS 400 с подающим механизмом MXF65.
Сварочный комплекс обеспечивает полный цикл сварки неповоротных стыков труб диаметром от 325 до 2500 мм с выполнением корневого, заполняющих и облицовочного швов.
корневого прохода выполняется сплошной проволокой как в смеси защитных газов 80%Ar+20%CO2,так и в чистом СО2, заполняющие и облицовочные швы — порошковой проволокой в смеси газов. Использование порошковой проволоки обеспечивает большую производительность высокое качество и низкий процент брака сварного соединения.
Railtrac Orbital W монтируется на направляющих кольцах, их конструкция обеспечивают высокую скорость сборки удобный монтаж и точность центровки, относительно сварного шва.
Основные преимущества:
• цикл сварки в три прохода;
• повышение производительности сварки в 2–3 раза по сравнению с ручной дуговой сваркой;
• использование источника питания как в автоматическом так и в полуавтоматическом режиме;
• простота управления;
• быстрая сборка и демонтаж;
• удобная конструкция направляющих колец, исключающая овальность и обеспечивающая быстрое центрирование.
Технические характеристики
| Наименование | Значение |
| Скорость сварки | 5-99 см/мин |
| Скорость колебаний | 6-60 мм/с |
| Амплитуда колебаний | 1-30 мм |
| Задержка в конце шва | 0,0–9,9 с |
| Смещение нулевой линии | ±12,5 мм |
| Количество программ: — Railtrac Orbital W — FastMig KMS 400 |
до 5 до 10 |
| Вес оборудования: — Railtrac Orbital W — FastMig KMS 400 |
8 кг 46 кг |
| Класс безопасности | IP23 |

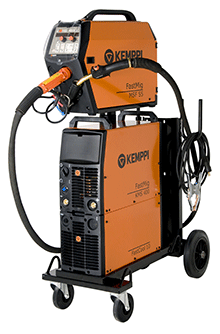

В автоматическом сварочном комплексе применяется сварочный источник питания FastMig KMS 400 производства компании Kemppi. FastMig KMS 400 — это источники питания на 400 ампер с технологией WiseRoot™, отличающийся превосходной удельной мощностью, а устройство подачи сварочной проволоки MXF предназначено для сварки в сложных условиях со строгими требованиями.Технология WiseRoot™ предназначена для эффективного выполнения корневых проходов, способная компенсировать зазоры, образовавшиеся в результате плохой подгонки кромок, процесс WiseRoot™ в три раза быстрее сварки TIG, его легко освоить и применить на практике. Кроме того, он экономит время и уменьшает затраты на исправление брака. Обычно инженеры-сварщики неохотно используют стандартный процесс MIG/MAG для выполнения корневого прохода из-за известных проблем с качеством. Однако в настоящее время WiseRoot™ — это хорошо зарекомендовавшее себя решение, принятое на вооружение сварочной отраслью.
Показатели производительности при сварке в автоматическом режиме и ручной дуговой сваркой
| Вид сварки | Автоматический комплекс Railtrac Orbital W — FastMig KMS 400 |
Ручная дуговая сварка плавящимся электродом |
| Неповоротный стык 630х8 одной головкой (сварщиком) | 64 мин. | 225 мин. |

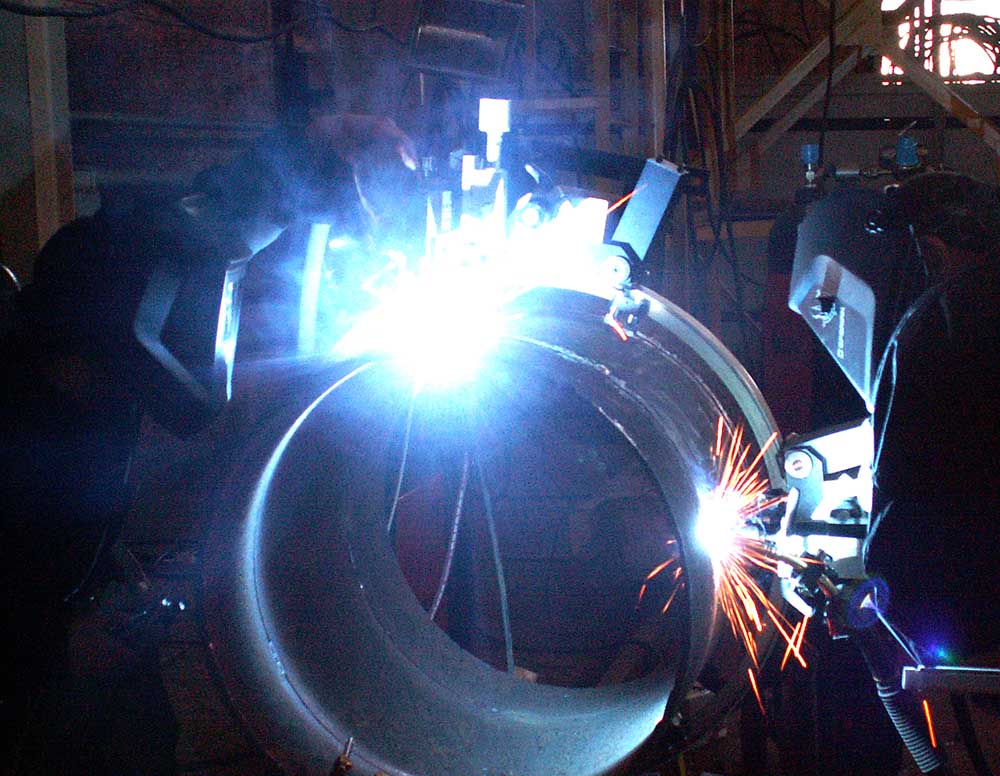

| Неповоротный стык 630х8 двумя головками (сварщиками) | 43 мин. | 113 мин. |
| Неповоротный стык 630х10 двумя головками (сварщиками) | 57 мин. | 170 мин. |
Многократно проводимый радиографический контроль 100% длины шва различными лабораториями показал пригодность сварного соединения.Мы готовы выполнить полный цикл работ по внедрению оборудования на Вашем предприятии. Для заказа оборудования свяжитесь со специалистами отдела автоматического оборудования.
Оборудование сертифицировано и имеет свидетельства НАКС.
Информация для заказа
| Наименование | Артикул |
| Автоматический сварочный комплекс Railtrac Orbital W (ESAB) — FastMig KMS 400 (Kemppi) | По запросу |
| Кольца орбитальные от 277 до 1244 мм | По запросу |
